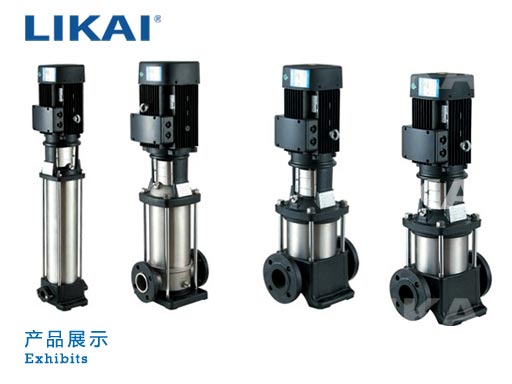

GDL型立式多級管道泵是根據本公司ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。GDL型泵在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了良好水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。

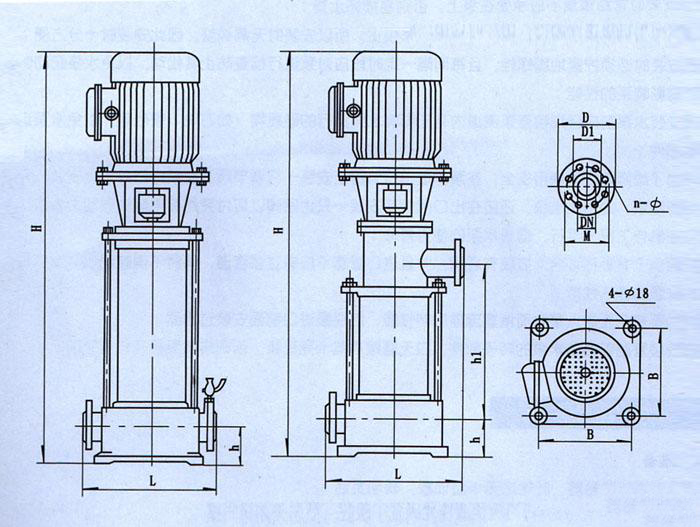

GDL型立式多級管道離心泵型。水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的優良泵型。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
1、水力模型良好：效率高，性能范圍廣。
2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
3、外形美觀：采用不銹鋼外套，外形美觀。
4、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
5、合理的部件設計、降低噪音，良好的過流性能，大幅減少流動噪音。
6、立式結構，占地面積小。
流量：2-160m3/h；
揚程：24-200m；
功率：1.1-90kw；
轉速：2900r/min；
口徑：φ25-φ150；
溫度范圍：-15-+120℃；
工作壓力：≤2.5Mpa。

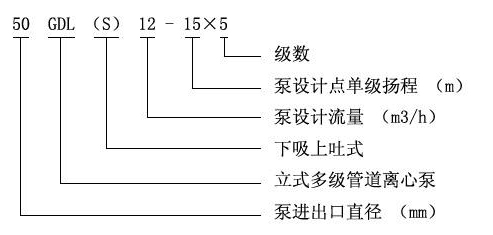

| 型號 | 流量 Q (m3/h) | 揚程 H (m) | 吸程 (m) | 電機功率 (KW) |
| 25GDL2-12*3 | 2 | 36 | 7.5 | 1.1 |
| 25GDL2-12*4 | 2 | 48 | 7.5 | 1.1 |
| 25GDL2-12*5 | 2 | 60 | 7.5 | 1.5 |
| 25GDL2-12*6 | 2 | 72 | 7.5 | 1.5 |
| 25GDL2-12*7 | 2 | 84 | 7.5 | 2.2 |
| 25GDL2-12*8 | 2 | 96 | 7.5 | 2.2 |
| 25GDL2-12*9 | 2 | 108 | 7.5 | 2.2 |
| 25GDL2-12*10 | 2 | 120 | 7.5 | 3 |
| 25GDL2-12*11 | 2 | 132 | 7.5 | 3 |
| 25GDL2-12*12 | 4 | 144 | 7.5 | 3 |
| 25GDL4-11*3 | 4 | 33 | 7.5 | 1.1 |
| 25GDL4-11*4 | 4 | 44 | 7.5 | 1.5 |
| 25GDL4-11*5 | 4 | 55 | 7.5 | 2.2 |
| 25GDL4-11*6 | 4 | 66 | 7.5 | 2.2 |
| 25GDL4-11*7 | 4 | 77 | 7.5 | 3 |
| 25GDL4-11*8 | 4 | 88 | 7.5 | 3 |
| 25GDL4-11*9 | 4 | 99 | 7.5 | 3 |
| 25GDL4-11*10 | 4 | 110 | 7.5 | 4 |
| 25GDL4-11*11 | 4 | 121 | 7.5 | 4 |
| 25GDL4-11*12 | 4 | 132 | 7.5 | 4 |
| 40GDL6-12*3 | 6 | 36 | 7.5 | 1.5 |
| 40GDL6-12*4 | 6 | 48 | 7.5 | 2.2 |
| 40GDL6-12*5 | 6 | 60 | 7.5 | 2.2 |
| 40GDL6-12*6 | 6 | 72 | 7.5 | 3 |
| 40GDL6-12*7 | 6 | 84 | 7.5 | 3 |
| 40GDL6-12*8 | 6 | 96 | 7.5 | 4 |
| 40GDL6-12*9 | 6 | 108 | 7.5 | 4 |
| 40GDL6-12*10 | 6 | 120 | 7.5 | 4 |
| 40GDL6-12*11 | 6 | 132 | 7.5 | 5.5 |
| 40GDL6-12*12 | 6 | 144 | 7.5 | 5.5 |
| 50GDL12-15*2 | 12 | 30 | 7 | 2.2 |
| 50GDL12-15*3 | 12 | 45 | 7 | 3 |
| 50GDL12-15*4 | 12 | 60 | 7 | 4 |
| 50GDL12-15*5 | 12 | 75 | 7 | 5.5 |
| 50GDL12-15*6 | 12 | 90 | 7 | 5.5 |
| 50GDL12-15*7 | 12 | 105 | 7 | 7.5 |
| 50GDL12-15*8 | 12 | 120 | 7 | 7.5 |
| 50GDL12-15*9 | 12 | 135 | 7 | 11 |
| 50GDL12-15*10 | 12 | 150 | 7 | 11 |
| 50GDL18-15*2 | 18 | 30 | 7 | 3 |
| 50GDL18-15*3 | 18 | 45 | 7 | 4 |
| 50GDL18-15*4 | 18 | 60 | 7 | 5.5 |
| 50GDL18-15*5 | 18 | 75 | 7 | 7.5 |
| 50GDL18-15*6 | 18 | 90 | 7 | 7.5 |
| 50GDL18-15*7 | 18 | 105 | 7 | 11 |
| 50GDL18-15*8 | 18 | 120 | 7 | 11 |
| 50GDL18-15*9 | 18 | 135 | 7 | 15 |
| 50GDL18-15*10 | 18 | 150 | 7 | 15 |
| 65GDL24-12*2 | 24 | 24 | 6 | 3 |
| 65GDL24-12*3 | 24 | 36 | 6 | 4 |
| 65GDL24-12*4 | 24 | 48 | 6 | 5.5 |
| 65GDL24-12*5 | 24 | 60 | 6 | 7.5 |
| 65GDL24-12*6 | 24 | 72 | 6 | 7.5 |
| 65GDL24-12*7 | 24 | 84 | 6 | 11 |
| 65GDL24-12*8 | 24 | 96 | 6 | 11 |
| 65GDL24-12*9 | 24 | 108 | 6 | 15 |
| 65GDL24-12*10 | 24 | 120 | 6 | 15 |
| 80GDL36-12*2 | 36 | 24 | 5.5 | 4 |
| 80GDL36-12*3 | 36 | 36 | 5.5 | 5.5 |
| 80GDL36-12*4 | 36 | 48 | 5.5 | 7.5 |
| 80GDL36-12*5 | 36 | 60 | 5.5 | 11 |
| 80GDL36-12*6 | 36 | 72 | 5.5 | 11 |
| 80GDL36-12*7 | 36 | 84 | 5.5 | 15 |
| 80GDL36-12*8 | 36 | 96 | 5.5 | 15 |
| 80GDL36-12*9 | 36 | 108 | 5.5 | 18.5 |
| 80GDL36-12*10 | 36 | 120 | 5.5 | 18.5 |
| 80GDL54-14*2 | 54 | 28 | 5 | 7.5 |
| 80GDL54-14*3 | 54 | 42 | 5 | 11 |
| 80GDL54-14*4 | 54 | 56 | 5 | 15 |
| 80GDL54-14*5 | 54 | 70 | 5 | 18.5 |
| 80GDL54-14*6 | 54 | 84 | 5 | 18.5 |
| 80GDL54-14*7 | 54 | 98 | 5 | 22 |
| 100GDL72-14*2 | 72 | 28 | 4.5 | 11 |
| 100GDL72-14*3 | 72 | 42 | 4.5 | 15 |
| 100GDL72-14*4 | 72 | 56 | 4.5 | 18.5 |
| 100GDL72-14*5 | 72 | 70 | 4.5 | 22 |
| 100GDL72-14*6 | 72 | 74 | 4.5 | 30 |
| 100GDL72-14*7 | 72 | 98 | 4.5 | 30 |
廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
